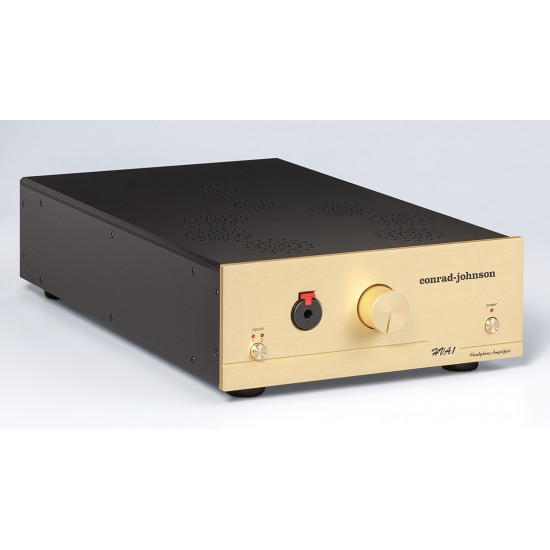

Amplificatore per cuffie Conrad-Johnson HVA1

Amplificatore di riferimento a triodo in pure classe A single-ended, progettato per alimentare cuffie a bassa impedenza (da 20 a 32 Ohm). Caratteristiche tecniche: Potenza: 3 Watt su 20 Ohm; Guadagno: 14 DB Linea RCA; Sensibilità: 1,4 V rms alla potenza nominale; Risposta in frequenza: da 20Hz a 20kHz +0 /-.3 dB; Impedenza di ingresso: 12k ohm; Impedenza di uscita: 20-47 ohm; Valvole: 2 x 6922; dimensioni: (P x L x A) 45,7 x 26 x 10,6 cm; Peso: 8,6 Kg. Il circuito del triodo evoluto (simile a quello introdotto nel preamplificatore di riferimento GAT) impiega due valvole 6922 (una per ogni canale) per il guadagno di tensione accoppiato a uno stadio buffer a FET ad alta corrente. Ciascuno dei due canali è alimentato in modo indipendente dal proprio regolatore DC. Condensatori in Teflon CJD e le resistenze Vishay sono utilizzati nei circuiti.
